Έλεγχος Αντοχής και Απόδοσης
Πριν κατασκευαστεί το προϊόν, πρέπει να ξέρουμε πώς θα συμπεριφερθεί. Χρησιμοποιούμε FEA και CFD όταν πραγματικά χρειάζονται, ώστε η τεχνική ανάλυση να οδηγεί σε συγκεκριμένη σχεδιαστική απόφαση.
Πρώτα το τεχνικό ερώτημα
Ανάλυση όταν προσθέτει αξία, όχι προσομοίωση για την προσομοίωση.
Ένα πολύχρωμο αποτέλεσμα είναι εύκολο να παραχθεί. Το δύσκολο είναι να ξέρεις ποιο ερώτημα πρέπει να απαντήσει η ανάλυση, ποιες φορτίσεις και συνθήκες είναι ρεαλιστικές και τι σημαίνει το αποτέλεσμα για τον σχεδιασμό.
Πολλά ερωτήματα λύνονται με έναν υπολογισμό ή μια δοκιμή. Το λέμε, και χρησιμοποιούμε FEA ή CFD μόνο όπου οδηγούν σε καλύτερη απόφαση: ένα λεπτότερο τοίχωμα, μια ενίσχυση στο σωστό σημείο, μια διαφορετική διάταξη.
Τυπικά ερωτήματα
- Είναι το εξάρτημα αρκετά ανθεκτικό και δύσκαμπτο, και πού βρίσκονται τα όριά του;
- Μπορεί να αφαιρεθεί υλικό χωρίς απώλεια απόδοσης;
- Ποια εξαρτήματα επηρεάζονται από μεγαλύτερο φορτίο;
- Πού βρίσκονται οι κύριες απώλειες πίεσης του συστήματος;
- Πώς κινείται ο αέρας μέσα σε έναν χώρο ή γύρω από μια κατασκευή;
FEA · Πεπερασμένα στοιχεία
Πώς συμπεριφέρεται πραγματικά ένα εξάρτημα ή συγκρότημα υπό φορτίο.
Ανάλυση πεπερασμένων στοιχείων σε πλαστικά και μεταλλικά εξαρτήματα και συγκροτήματα. Ανάλογα με το ερώτημα καλύπτει:
- Τάσεις και παραμορφώσεις
- Μετατοπίσεις και δυσκαμψία
- Επαφές μεταξύ εξαρτημάτων
- Μεγάλες παραμορφώσεις, όπου υποστηρίζονται
- Λυγισμό
- Ιδιοσυχνότητες
- Αντιδράσεις στηρίξεων
- Δοκιμή πτώσης
Σκοπός δεν είναι απλώς να υπολογιστεί μια τιμή τάσης. Είναι να κατανοηθεί πώς συμπεριφέρεται το εξάρτημα, πού μπορεί να βρίσκονται τα όριά του και ποιες σχεδιαστικές αποφάσεις αξίζει να διερευνηθούν.
FEA
Γραμμική στατική ανάλυση
Τάσεις, παραμορφώσεις και δυσκαμψία υπό σταθερά φορτία, για σύγκριση σχεδιασμών και εντοπισμό κρίσιμων περιοχών.
Περισσότερα FEAΜη γραμμική ανάλυση
Επαφές, μεγάλες παραμορφώσεις και πλαστικότητα: κουμπώματα, συσφίξεις, ελαστικά εξαρτήματα.
Περισσότερα FEAΔυναμική / μεταβατική ανάλυση
Ιδιοσυχνότητες, ταλαντώσεις και κρούσεις, όπως η δοκιμή πτώσης.
Περισσότερα
CFD · Υπολογιστική ρευστοδυναμική
Τι κάνουν πραγματικά ο αέρας, τα αέρια και τα υγρά.
Η CFD είναι χρήσιμη όταν η ροή δεν περιγράφεται επαρκώς από μία μέση ταχύτητα, πίεση ή παροχή. Ανάλογα με την εφαρμογή καλύπτει:
- Πεδία ταχύτητας και πίεσης
- Απώλειες πίεσης
- Κατανομή ροής
- Ανακυκλοφορία και στάσιμες ζώνες
- Ροή αέρα και αερίων σε χώρους
- Ροή γύρω από εξαρτήματα
- Αεροδυναμικές δυνάμεις
- Την επίδραση μιας αλλαγής γεωμετρίας
Πώς δουλεύουμε
Από το ερώτημα σε μια απόφαση που μπορείτε να εφαρμόσετε.
-
Ορισμός του ερωτήματος
Ποια απόφαση υποστηρίζει η ανάλυση και αν η FEA ή η CFD είναι το σωστό εργαλείο ή αρκεί ένας υπολογισμός.
-
Ρεαλιστικά δεδομένα εισόδου
Γεωμετρία, υλικά, φορτία, στηρίξεις και συνθήκες λειτουργίας, με καταγραφή κάθε παραδοχής.
-
Κατασκευή και έλεγχος του μοντέλου
Πλέγμα, σύγκλιση, ευαισθησία στις βασικές παραδοχές και σύγκριση με αναλυτικούς υπολογισμούς.
-
Ερμηνεία για την παραγωγή και τη χρήση
Τι σημαίνουν τα αποτελέσματα για πάχη, νευρώσεις, υλικό, διάταξη και κόστος, όχι απλώς χρώματα πάνω σε ένα μοντέλο.
-
Αναφορά και προτάσεις
Ευρήματα, όρια και σαφής πρόταση, συμπεριλαμβανομένων φυσικών δοκιμών όπου χρειάζονται.
Τι παραλαμβάνετε
- Συνοπτική αναφορά: ερώτημα, παραδοχές, αποτελέσματα, όρια
- Σχολιασμένες εικόνες αποτελεσμάτων που εξηγούν τι έχει σημασία
- Σύγκριση εναλλακτικών σχεδιασμών, όταν ζητηθεί
- Συγκεκριμένες σχεδιαστικές προτάσεις
Τι δεν κάνουμε
- Επίσημη πιστοποίηση: μια ανάλυση είναι τεχνική αξιολόγηση υπό δηλωμένες παραδοχές
- Εργαστηριακές δοκιμές με δικό μας εργαστήριο· όπου χρειάζονται δοκιμές, τις προδιαγράφουμε και συνεργαζόμαστε με κατάλληλο εργαστήριο
- Ανάλυση χωρίς σαφές τεχνικό ερώτημα
Εργαλεία ανοιχτού κώδικα, χωρίς κόστος αδειών
Τα εμπορικά πακέτα FEA και CFD κοστίζουν χιλιάδες ευρώ τον χρόνο ανά άδεια, και αυτό το κόστος καταλήγει σε κάθε μελέτη. Δουλεύουμε με ώριμους επιλυτές ανοιχτού κώδικα (CalculiX για FEA, OpenFOAM για CFD), ώστε να πληρώνετε τεχνικό χρόνο και όχι άδειες. Όπου ένα ερώτημα χρειάζεται πραγματικά εμπορικό πακέτο, το λέμε πριν ξεκινήσει η εργασία.
This offering is not approved or endorsed by OpenCFD Limited, producer and distributor of the OpenFOAM software via www.openfoam.com, and owner of the OPENFOAM® and OpenCFD® trade marks. Τα υπόλοιπα ονόματα προϊόντων είναι εμπορικά σήματα των αντίστοιχων κατόχων τους.
Υπεύθυνη προσέγγιση
Αποτελέσματα χρήσιμα, διαφανή και με σαφή όρια.
Κάθε μοντέλο απαιτεί αποφάσεις για:
- Τι πρέπει να συμπεριληφθεί και τι μπορεί να απλοποιηθεί
- Ποιες φορτίσεις και συνθήκες λειτουργίας είναι ρεαλιστικές
- Ποιες ιδιότητες υλικού είναι σχετικές
- Ποιες συνοριακές συνθήκες αντιπροσωπεύουν την πραγματική εφαρμογή
- Ποια φυσικά φαινόμενα έχουν σημασία
- Πώς πρέπει να ερμηνευτούν τα αποτελέσματα
Αυτές οι αποφάσεις συχνά μετρούν περισσότερο από την ικανότητα να παραχθεί ένα εντυπωσιακό μοντέλο, και εκεί μετράνε τα 35 χρόνια βιομηχανικής εμπειρίας.
Ανάλογα με το έργο, η δουλειά μας περιλαμβάνει:
- Σαφή ορισμό του τεχνικού ερωτήματος
- Καταγραφή παραδοχών και δεδομένων εισόδου
- Έλεγχο ποιότητας πλέγματος και αριθμητικής συμπεριφοράς
- Διερεύνηση ευαισθησίας στις σημαντικές παραδοχές
- Σύγκριση με αναλυτικούς υπολογισμούς ή γνωστή συμπεριφορά
- Δήλωση περιορισμών και αβεβαιοτήτων
- Διάκριση της τεχνικής αξιολόγησης από την επίσημη πιστοποίηση
- Σύσταση φυσικών δοκιμών ή μετρήσεων όταν χρειάζεται
Ένα αποτέλεσμα προσομοίωσης δεν πρέπει ποτέ να παρουσιάζεται πιο βέβαιο από όσο δικαιολογούν το μοντέλο και τα δεδομένα εισόδου.
Σχετικά έργα
Πραγματικά έργα.
CFD · Μηχανολογικός σχεδιασμός
Υδροπονικό εργαστήριο σε container

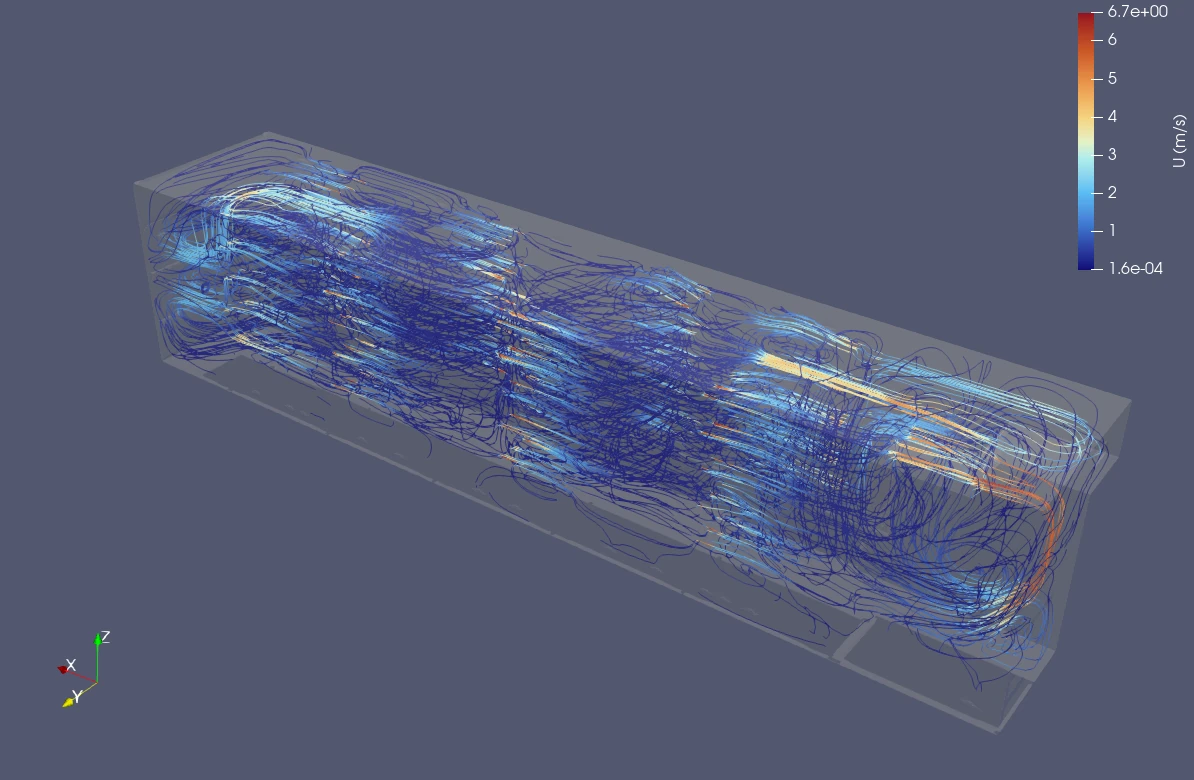

Η ροή αέρα διορθωμένη με CFD πριν την κατασκευή.
