CFD · Υπολογιστική ρευστοδυναμική

Εσωτερικές ροές (CFD)

Ροή μέσα σε σωληνώσεις, αγωγούς, κελύφη, συσκευές και χώρους: πού χάνεται η πίεση, πώς μοιράζεται η ροή και πού ανακυκλοφορεί ή λιμνάζει.

Συζητήστε το τεχνικό σας θέμα Δείτε έργα μας

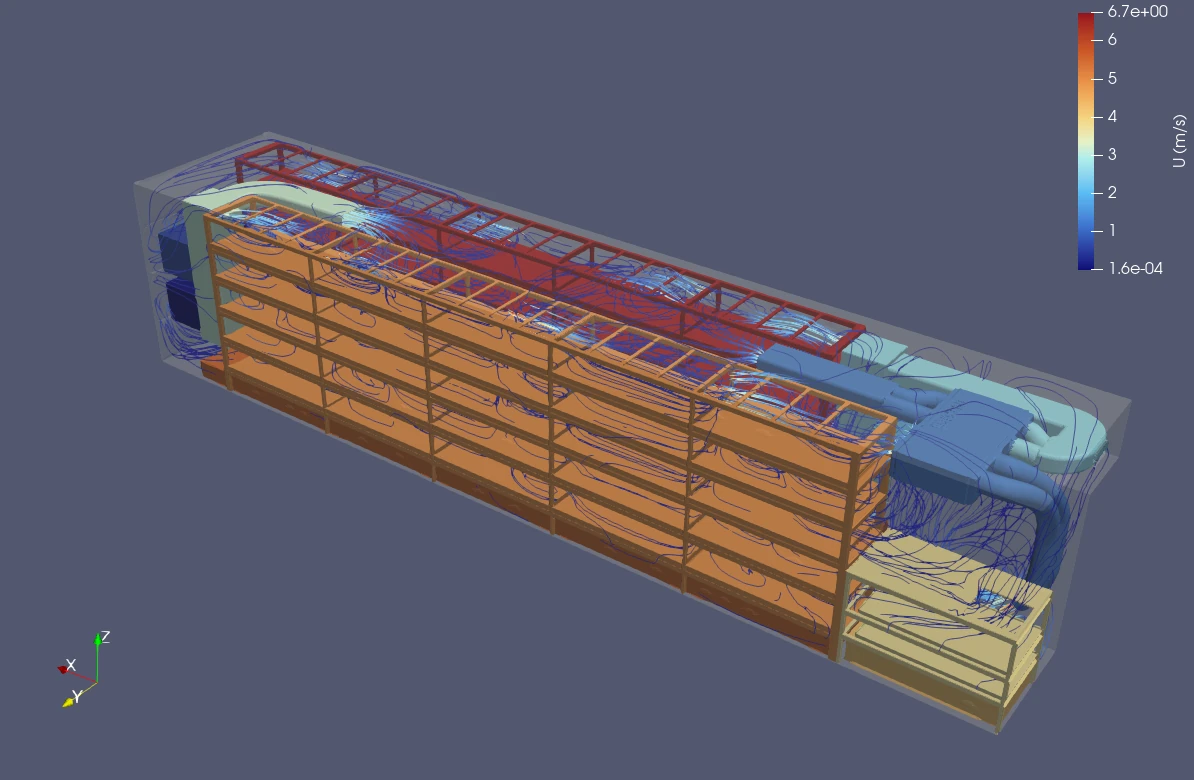

Γραμμές ροής αέρα CFD μέσα σε container με ράφια καλλιέργειας
Τι καλύπτει

Όταν μια μέση τιμή δεν περιγράφει τη ροή.

Πολλά προβλήματα εσωτερικής ροής λύνονται με υπολογισμούς: παροχή, μανομετρικό, πτώση πίεσης κατά μήκος ενός σωλήνα. Η CFD αξίζει εκεί όπου η γεωμετρία καθορίζει το αποτέλεσμα: μια πολλαπλή που τροφοδοτεί άνισα τις εξόδους της, ένα κέλυφος με σημεία που δεν αερίζονται, ένας χώρος όπου ο αέρας πηγαίνει κατευθείαν από την είσοδο στην έξοδο.

  • Απώλειες πίεσης
  • Κατανομή ροής
  • Ανακυκλοφορία
  • Στάσιμες ζώνες
  • Ροή αέρα σε κελύφη και χώρους
  • Επίδραση αλλαγής γεωμετρίας

Τυπικά ερωτήματα

  • Ποια παροχή και ποιο μανομετρικό απαιτεί το σύστημα;
  • Πού βρίσκονται οι κύριες απώλειες πίεσης;
  • Πώς κατανέμεται το ρευστό μέσα στο σύστημα;
  • Υπάρχουν περιοχές ανακυκλοφορίας ή δυσμενούς ροής;
  • Φτάνει ο αέρας ομοιόμορφα σε κάθε σημείο του χώρου;

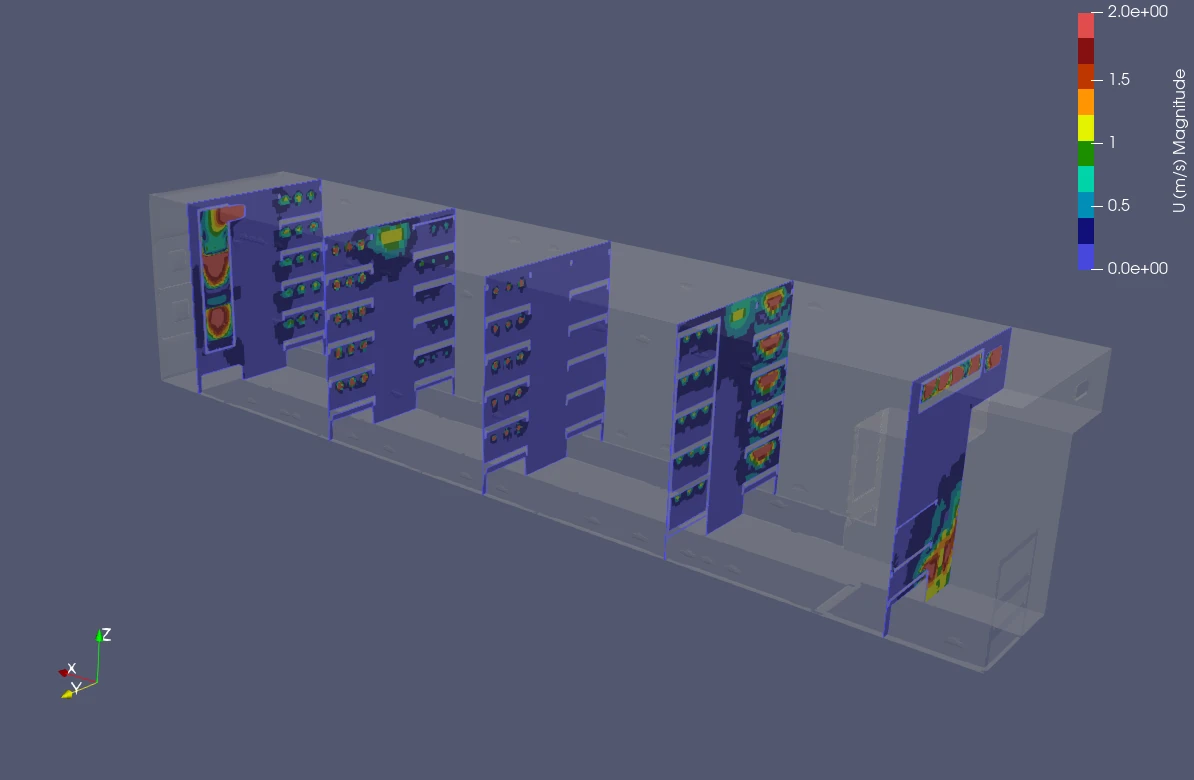

Ισοϋψείς ταχύτητας σε κατακόρυφες τομές μέσα από τα ράφια καλλιέργειας
Η ταχύτητα σε τομές δείχνει πόσο ομοιόμορφα αερίζεται κάθε επίπεδο των ραφιών.
Παράδειγμα

Πώς η CFD εντάσσεται σε μια ευρύτερη τεχνική διερεύνηση.

Διερεύνηση αστοχίας

Επαναλαμβανόμενες αστοχίες σε αντλία ή σύστημα ρευστών

Ένας κατασκευαστής αντιμετωπίζει επαναλαμβανόμενες αστοχίες. Μια χρήσιμη διερεύνηση ξεκινά από τις συνθήκες λειτουργίας και το ιστορικό αστοχιών, όχι από την κατασκευή ενός μοντέλου CFD.

Μια πλήρης αξιολόγηση εξετάζει
  • Προδιαγραφές αντλίας και συστήματος
  • Παροχή, πίεση, μανομετρικό και συνθήκες λειτουργίας
  • Σωληνώσεις και αντίσταση συστήματος
  • Πρακτικές εγκατάστασης και λειτουργίας
  • Τεχνικούς υπολογισμούς
  • Μηχανικά φορτία και δομικές επιπτώσεις, όπου σχετίζονται
Τι προσθέτει η CFD

Λεπτομέρεια εκεί όπου η ίδια η συμπεριφορά της ροής χρειάζεται περαιτέρω διερεύνηση.

Τι αποφασίζει

Οι τεχνικές αιτίες των αστοχιών και ποιες αλλαγές ή πρόσθετες μετρήσεις δικαιολογούνται. Η προσομοίωση είναι ένα πιθανό εργαλείο της διερεύνησης, όχι υποκατάστατο της κατανόησης του συστήματος.

Διερεύνηση Αστοχιών και Βλαβών Βελτίωση Κόστους, Ποιότητας και Παραγωγικότητας
CFD με λογισμικό ανοιχτού κώδικα

Επαγγελματική ανάλυση ροής, χωρίς το κόστος εταιρικών αδειών.

Τα εμπορικά πακέτα CFD κοστίζουν συχνά χιλιάδες ευρώ τον χρόνο ανά άδεια, και αυτό το κόστος καταλήγει στην τιμή κάθε μελέτης. Εμείς δουλεύουμε με ώριμα εργαλεία ανοιχτού κώδικα, ώστε μια ΜμΕ να πληρώνει τεχνικό χρόνο και όχι άδειες λογισμικού.

Ο επιλυτής, το OpenFOAM, είναι από τους πιο διαδεδομένους κώδικες CFD στη βιομηχανία και την έρευνα: μόνιμη και μεταβατική, στρωτή και τυρβώδης ροή.

Ειλικρίνεια για τα όρια

Όπου ένα ερώτημα χρειάζεται πραγματικά δυνατότητα που υπάρχει μόνο σε εμπορικό πακέτο, το λέμε πριν ξεκινήσει η εργασία.

Η ροή εργασίας

  1. Γεωμετρία: FreeCAD

    Ο χώρος της ροής δημιουργείται από το μοντέλο CAD, αφαιρώντας λεπτομέρειες που δεν επηρεάζουν τη ροή.

  2. Πλέγμα: Netgen

    Δημιουργείται πλέγμα με πύκνωση κοντά σε τοιχώματα, ανοίγματα και όπου η ροή μεταβάλλεται απότομα.

  3. Επίλυση: OpenFOAM

    Ορίζονται φυσικά μοντέλα και συνοριακές συνθήκες, καταγράφεται κάθε παραδοχή και ελέγχονται η σύγκλιση και η ευαισθησία.

  4. Μετα-επεξεργασία: ParaView

    Ταχύτητες και πιέσεις εξάγονται και παρουσιάζονται με γραμμές ροής, τομές και μεγέθη για την απόφαση.

This offering is not approved or endorsed by OpenCFD Limited, producer and distributor of the OpenFOAM software via www.openfoam.com, and owner of the OPENFOAM® and OpenCFD® trade marks. Τα υπόλοιπα ονόματα προϊόντων είναι εμπορικά σήματα των αντίστοιχων κατόχων τους.
